Hoogwaardige Twisting Planetary Cage Cable Stranding Machine Draad en kabel Stranding Machine

1Algemene beschrijving:
Deze machine wordt hoofdzakelijk gebruikt voor het draaien van kaal koperdraad, kaal aluminiumdraad, enz.

2. Technische parameter:















3.Voornaamste elektrische onderdelen









4.Detaille beschrijving:
4.1 Φ1600 middendraad afbetaling:
Specificatie van de aflossingsrol: PN630-1600
Maximaal laadvermogen: 4 ton
De spanning wordt geregeld door mechanische wrijving en de grootte kan worden aangepast.
De vergoeding is van het type eindastop, dat alleen omhoog en omlaag kan worden verplaatst om de hoogte aanpassing te garanderen.Er is een glipbescherming bij het laden van de spoel en beperkte bescherming bij het laden en lossen.
4.2 12B, 18B, 24B strenger:
Specificatie van de aflossingsrol: PND630
Versnelling: 6B/12B: 95 tpm
18B: 85 tpm
24B: 75 tpm
Stranding pitch: 6B: stapsloze aanpassing
12B: stapsgewijze aanpassing
18B: stapsgewijze aanpassing
24B: stapsgewijze aanpassing
De uiteinden van het gedraaide lichaam worden ondersteund door een groot lager en de hoofdas wordt verwerkt door dikke naadloze stalen buizen.Er zijn in totaal 6 sets ondersteunend wiel., 1 set voor kooi 12B, 2 sets voor kooi 18B en 3 sets voor kooi 24B.De verbinding tussen de stranding kooi en de belangrijkste spindel neemt krimp schijf en sleutel verbinding type dat kan zorgen voor de stranding lichaam draaien bij hoge snelheid voor een lange tijd.
De achterste draaiing van het strande lichaam wordt bereikt door middel van een schuin tandwiel dat door een deksel wordt beschermd.
De versnellingsbak maakt gebruik van hars zand gietdoos, die is behandeld met sproeien. De vorm is vlak en mooi. Het heeft geen poriën en residuen. Het kan effectief trillingen absorberen, geluid te verminderen,en de stabiliteit van de transmissie te verbeteren.
De draadschijf wordt vastgemaakt door het type eindas, de vastklamping of ontspanning maakt gebruik van een moerdek en er is een veilig vergrendelingsapparaat; het lager aan beide uiteinden van de wieg heeft een hart-type lager.
De stranding body en de holes van de wieg-rack worden verwerkt door CNC-boren en frezen van machining center,die de concentrisiteit van de asgaten aan beide uiteinden van de wieg en de punten van de gaten op de gedraaide kooi nauwkeurig waarborgen, die de levensduur van de apparatuur verlengen.
De spanning wordt door mechanische wrijving geregeld, de grootte kan worden aangepast, de platte spanningsgordel wordt gebruikt en de bovenste stalen gordel maakt gebruik van 65mn veerstaal.
Een beschermingsinrichting zonder draad wordt aan de module van de draad dichter bevestigd om te waarborgen dat deze een automatische parkeerfunctie zonder draad heeft.
Voor het gestrand lichaam bevinden zich sleutels, politieklokken en dynamische knoppen die het bedienen van de laad- en losspul vergemakkelijken.
Elk gestrand carrosserie gebruikt een set pneumatische vlinderremmen, die gevoelig en betrouwbaar te remmen.
De versnellingsbak gebruikt een aparte motor om de versnellingspomp te bedienen voor smeerwerk.
Er zijn veilige beschermende hekken in elk deel van gestrand lichamen.
De verbinding van de overbrengingsgrondschacht maakt gebruik van de kolommenverbindingen.
De wolfraamstaalvorm wordt gebruikt.

4.3Aansluitingsinrichting
Types: 2 schijven, half gesneden
Diameter van het kraanblok: Φ400 mm
De snelheid van het aanbrengen:170-380 r/min.
Tapping picth:15-240mm
Materiaal voor het aanbrengen: niet-metalen banden zoals polycatisbanden, niet-geweven stoffen en niet-geweven strips
Vermogen van de maaier: 11 kW (AC)
Mechanische wrijvingsspanningsregeling, de grootte kan worden aangepast.

4.4 Teller:
De omtrek van het meterwiel is 500 mm
Maximale lengte in meter 9999,9 m
Genauigheidsfout ≤3‰
Het heeft een dubbele wielstructuur en is horizontaal geïnstalleerd; er is een bufferveer aan het perswiel en er zijn draadrollers aan de in- en uitgang.

4.5 Φ2500 dubbel trekkrachtapparaat:
Vervolgmethode: dubbel gegroeveerd wiel, dubbel actief volgen.
Diameter van het trekkwiel: Φ2500 mm
Tractielijnsnelheid: 45 m/min.
Maximale spoorkracht: 12T
Vermogen van de traceringsmotor: 110 kW (AC)
Uitgerust met een parkeerdrukdraad om ervoor te zorgen dat de draad niet losgaat tijdens het parkeren en dat de strandingspits stabiel is.
Twee trekkwielen hebben een natuurlijke scheiding van elkaar om te voorkomen dat de draad tijdens het trekproces krabt.
Het oppervlak van de sporen van het tractiewiel wordt gepolijst om ervoor te zorgen dat de tractiekabel niet vastzit.

4.6 Φ2500 opnemingsmachine:
Specificatie van de opvangrol: PN1000-PN2500
Maximale belasting: 12T
Maximale snelheid: 65 m/min.
Maximale draaddiameter: Φ50 mm
Tork van de motor: 8 kg.m.
De motor is voorzien van een koppelmotor, betrouwbare werking, eenvoudige en handige bediening en onderhoud.
Het draadarrangement maakt gebruik van schroefstangen, de lijnen kunnen de lijnsnelheid volgen en de lijnen van de lijn worden niet aangepast.
Met spoelklembescherming, bovenste en onderste spoelgrensbescherming en traverse terminalbescherming.
De opvang is van het type eindastop, dat alleen omhoog en omlaag kan worden verplaatst om de hoogte aan te passen.Er is een glipbescherming bij het laden van de spoel en beperkte bescherming bij het laden en lossen.

4.7 Elektrisch besturingssysteem:
De stroomvoorziening van deze machine is een driefasig vijfdraadsysteem, 380V (± 10%), 50HZ.
De hoofdmotor gebruikt een wisselstroommotor, de omvormer bedient, de opnemer gebruikt een koppelmotor.
De hele lijn gebruikt PLC-besturing.

4.8 Vereisten voor luchtbronnen:
Luchtdruk: 0,6 MPa
Luchtvolume: 1,0 m3/min
De gecomprimeerde lucht moet droog zijn, vrij van verontreinigingen en stof.

5Vragen:
Beste klanten, er zijn verschillende modellen voor de stranding machine.
1De diameter van de lege draad
2.met een breedte van niet meer dan 50 mm
3. Hoeveelheid draden die moeten worden gedraaid
4Het gebied na het draaien.

De beste groeten.

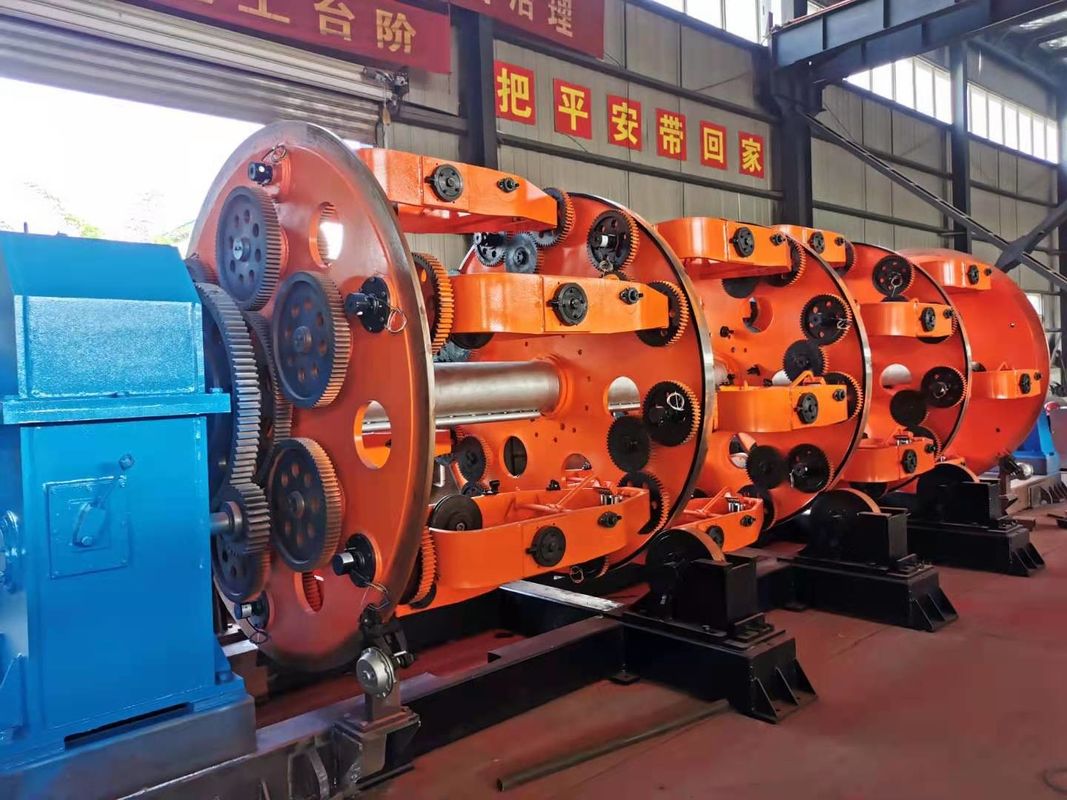

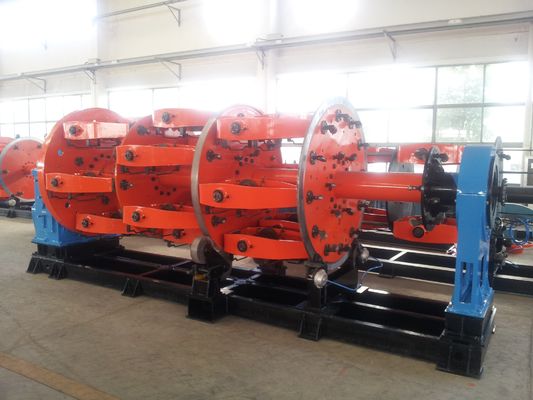

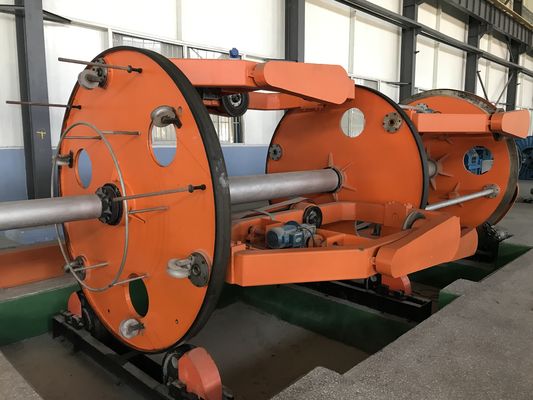

6Referentiefoto's
