| Merknaam: | Choose Technology |
| Modelnummer: | JLK630 |
| MOQ: | 1 set |
| Prijs: | USD50000-150000/1SET |
| Betalingsvoorwaarden: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Toeleveringsvermogen: | 10 sets per maand |
1Algemene beschrijving:
Deze machine wordt hoofdzakelijk gebruikt voor het draaien van kaal koperdraad, kaal aluminiumdraad, met staalkern beklede aluminiumdraad, ronde en ventilatorvormige geleiders, enz.
2. Technische parameter:
| Eenvoudige draaddiameter |
Koperdraad: Φ1,5-Φ5,0 mm Aluminiumdraad: Φ1,8-Φ5,0 mm |
| Diameter na stranden | Max Φ45 mm |
| Velociteit van het stranden |
6B/12B: 70-166 tpm 18B: 62-146 tpm |
| Stranding pitch | 6B/12B: 87-843 tpm 18B: 99-952 tpm |
| Diameter van het volgwiel | Φ2000 mm |
| Spoed van het spoor | 14.5-59m/min |
| TSpoolgrootte in stranding lichaam | PND630 |
| Grootte van de spoel van de middelste draad | PND630 |
| Grootte van de spoel voor opname | PN1250-PN2500 |
3.Voornaamste elektrische onderdelen
| Hoofdmotor | Slu'an Jianghuai |
| Inverter | Innovatie |
| Elektrische onderdelen | SCHINT |
| PLC's | SIEMENS |
| Touchscreen | SIEMENS |
| Pneumatische onderdelen | AirTAC |
4.Detaille beschrijving:
4.1 ΦΦ630 middendraad afbetaling:
Specificatie van de aflossingsrol: PND630
De eindas houdt de spoel handmatig vast of los en de handschroef tilt de spoel op.
Mechanische wrijvingsspanningsregeling, de grootte kan handmatig worden aangepast.
4.2 6B, 12B, 18B strenger:
Specificatie van de aflossingsrol: PND630
Versnelling: 6B/12B: 70-166 tpm
18B: 62-146 tpm
Verwijderingslengte: 6B/12B: 87-843 mm
18B: 99-952 mm
Het aantal omrekeningsstadia voor de rotatiesnelheid bedraagt 6
Frame structuur 4 gelijke delen
Mechanische wrijving regelt de spanning en de spanningsregeling is handig.
Schachtloze pneumatische klem- en losspul, mechanisch automatisch vergrendelen en verzekeren, eenvoudig te bedienen, snel en veilig.
Automatisch stoppen als de draad breekt.
4.3 Meter teller:
De omtrek van het meterwiel is 500 mm
Maximale lengte in meter 9999,9 m
Genauigheidsfout ≤3‰
Het heeft een dubbele wielstructuur en is horizontaal geïnstalleerd; er is een bufferveer aan het perswiel en er zijn draadrollers aan de in- en uitgang.
4.4 Φ2000 dubbel trekkrachtapparaat:
Vervolgmethode: dubbel gegroeveerd wiel, dubbel actief volgen.
Diameter van het trekkwiel: Φ2000 mm
Tractielijnsnelheid: 14,5-59 m/min.
Tractieversnelling: 36 stappen
4.5 Φ2500 opnemingsmachine:
Specificatie van de opvangrol: PN1250-PN2500
Maximale belasting: 12T
Opvangmotor: 8 kg.m.
Maximale diameter van de kabel: Φ50 mm
De opvang heeft een koppelmotor, die betrouwbaar is in werking en eenvoudig en handig in werking en onderhoud.
De structuur is een elektrische klem- of losspul, elektrische hefspul van het type eindas.
Door het gebruik van een loodschroefkabel kan de opnamesnelheid worden gevolgd en kan de afstand tussen de schroeven stap voor stap worden aangepast.
4.6 Mechanische transmissie:
Vermogen van de hoofdmotor: 110 kW (AC)
Het mechanische transmissie-systeem omvat de hoofdmotor, de hoofdreductie, de transmissie-aandachtsas, enz.
4.7 Elektrisch en elektronisch besturingssysteem:
De stroomvoorziening van deze machine is een driefasig vijfdraadsysteem, 380V (± 10%), 50HZ.
De hoofdmachine van de machine heeft een wisselstroommotor en een frequentiekonverteringsregeling; de opnemer heeft een koppelmotor, die soepel kan starten en stoppen,en de bediening en het onderhoud zijn eenvoudig en handigDe hele machine wordt bestuurd door een programmeerbare regelaar van Siemens.
4.8 Vereisten voor luchtbronnen:
Luchtdruk: 0,6 MPa
Luchtvolume: 1,0 m3/min
De gecomprimeerde lucht moet droog zijn, vrij van verontreinigingen en stof.
5Vragen:
Beste klanten, er zijn verschillende modellen voor de stranding machine.
1De diameter van de lege draad
2.met een breedte van niet meer dan 50 mm
3. Hoeveelheid draden die moeten worden gedraaid
4Het gebied na het draaien.
De beste groeten.

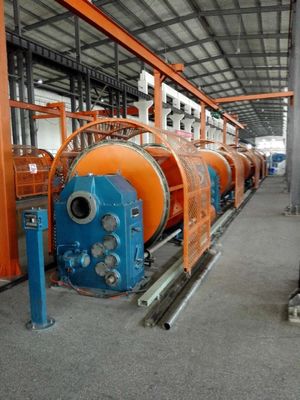

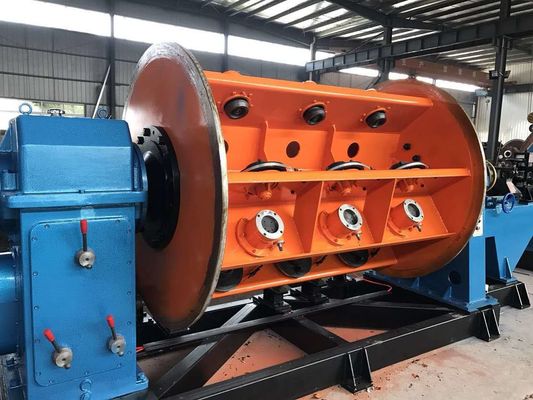

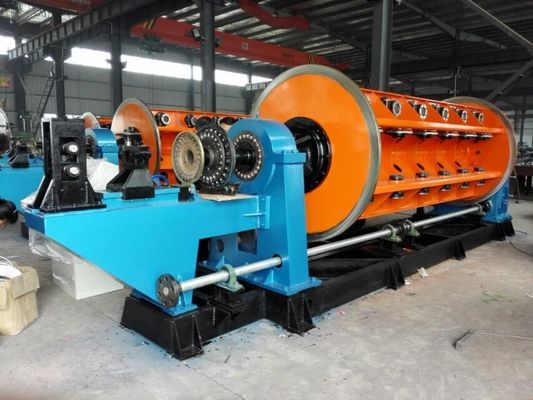

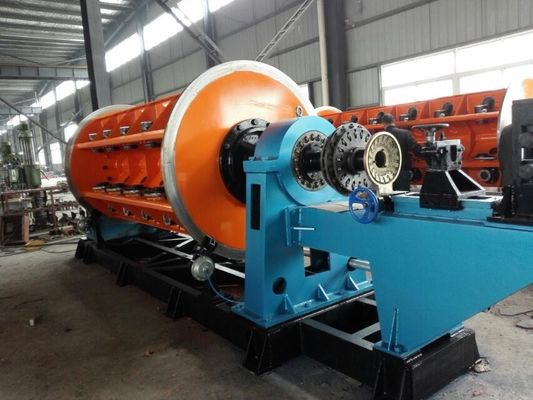

6Referentiefoto's
