Productielijn van elektriciteitskabels, elektrische kabels en koperen kabels

1Algemene beschrijving:

Deze machine wordt hoofdzakelijk gebruikt voor het draaien van staaldraad, aluminiumdraad en koperdraad, en kan ook worden gebruikt voor het draaien van besturingskabels binnen 7 kernen.

2. Technische parameter:

3.Voornaamste elektrische onderdelen

4.Detaille beschrijving:

4.1 Φ630 middendraad afbetaling:

Specificatie van de aflossingsrol: PND630
De eindas houdt de spoel handmatig vast of los en de handschroef tilt de spoel op.
Mechanische wrijvingsspanningsregeling, de grootte kan handmatig worden aangepast.

4.2 Φ630/6 hoofdstreng:

Specificatie van de aflossingsrol: PND630
Maximale snelheid: 600 r/min.
Verwijderingslengte: 62-276 mm
De eindas is een veervormige klemstructuur en de spoel wordt pneumatisch losgelaten.
Mechanische wrijvingsspanningsregeling.
De cilinder wordt aan beide uiteinden ondersteund door grote lagers en het midden door grote lagers.
Er zit een pneumatische rem in de cilinder en het remmen is betrouwbaar.
Een ontkoppelingsdetectietoestel is aan de wasbak gelegd.
De beschermende hoes heeft een schuifdeurstructuur.
De filamenten zijn voorzien van een enkel draadvormend apparaat.
Het hoofdstrengkorps is integraal op de onderplaat geïnstalleerd en de installatie van de apparatuur is eenvoudig.

4.3 Meter teller:

De omtrek van het meterwiel is 500 mm
Maximale lengte in meter 9999,9 m
Genauigheidsfout ≤3‰
Het heeft een dubbele wielstructuur en is horizontaal geïnstalleerd; er is een bufferveer aan het perswiel en er zijn draadrollers aan de in- en uitgang.

4.4 Φ1500 dubbele volgtoestel:

Diameter van het trekkwiel: Φ1500 mm
De diameter van het splitswiel: Φ1300 mm
Tractielijnsnelheid: 31-138 m/min.
Tractieversnelling: 36 stappen

4.5 Φ2000 opnemingsmachine:

Specificatie van de opvangrol: PN1000-PN2000
Maximale belasting: 8T
Maximale opnamesnelheid: 150 m/min.
Opvangmotor: 6 kg.m.
Maximale diameter van de kabel: Φ20 mm
De opvang heeft een koppelmotor, die betrouwbaar is in werking en eenvoudig en handig in werking en onderhoud.
De structuur is een elektrische klem- of losspul, elektrische hefspul van het type eindas.
Door het gebruik van een loodschroefkabel kan de opnamesnelheid worden gevolgd en kan de afstand tussen de schroeven stap voor stap worden aangepast.

4.6 Mechanische transmissie:

Vermogen van de hoofdmotor: 45 kW (AC)
Het mechanische transmissie-systeem omvat de hoofdmotor, de hoofdreducer, de transmissieas, de koppeling, enz.

4.7 Elektrisch en elektronisch besturingssysteem:

De stroomvoorziening van deze machine is een driefasig vijfdraadsysteem, 380V (± 10%), 50HZ.
De hoofdmachine van de machine heeft een wisselstroommotor en een frequentiekonverteringsregeling; de opnemer heeft een koppelmotor, die soepel kan starten en stoppen,en de bediening en het onderhoud zijn eenvoudig en handigDe hele machine wordt bestuurd door een programmeerbare regelaar van Siemens.

4.8 Vereisten voor luchtbronnen:

Luchtdruk: 0,6 MPa
Luchtvolume: 1,0 m3/min
De gecomprimeerde lucht moet droog zijn, vrij van verontreinigingen en stof.

5Vragen:

Beste klanten, er zijn verschillende modellen voor de stranding machine.

1De diameter van de lege draad

2.met een breedte van niet meer dan 50 mm

3. Hoeveelheid draden die moeten worden gedraaid

4Het gebied na het draaien.

De beste groeten.

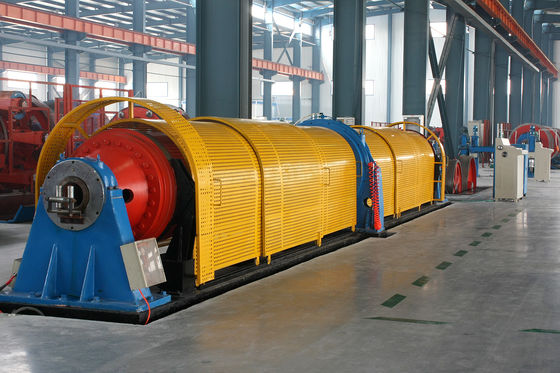

6Referentiefoto's
