Verpakkings- en verpakkingsmachines

1Kenmerken:

1.1 Het kan worden geleverd door de afbetalingsmachine of rechtstreeks worden aangesloten op de extrusie-machine.
1.2 De productiesnelheid van de spoel bedraagt ongeveer 2 spoelen per minuut (bijvoorbeeld BV2,5 mm2 100 m/spoel).
1.3 Na het opvouwen wordt de spoel in de filmverpakkingsmachine gevoerd om de spoel automatisch te verpakken en te etiketteren.
1.4 Na de automatische filmverpakking wordt deze automatisch door het duwknopje aan de vervoerband geleverd, zonder handmatige bediening.
1.5 Deze machine gebruikt het servomotorkabelstelsel en de spoel is mooi gewikkeld.
1.6 De bediening vindt plaats op het touchscreen en is gebruiksvriendelijk en handig.
1.7 Microcomputergeheugen kan 99 verschillende draadvolume specificaties opslaan, wanneer u de product specificaties moet wijzigen,
1.8 Zolang de opgeslagen specificatiegegevens worden gelezen, kunnen deze onmiddellijk worden geproduceerd zonder dat deze opnieuw worden ingevoerd.
1.9 Deze machine is voorzien van een automatische foutdetectiefunctie die de bediener waarschuwt wanneer er een probleem is.

2. Technische parameter:

3.Specificatie van het rollende onderdeel:

3.1 Deel van de meter:

Elk van de bovenste en onderste wielen is voorzien van een meetinrichting, waarbij een precisie-encoder (Encoder) wordt gebruikt om de lengte te berekenen, die tot centimeter kan worden berekend.Het meetwiel is gemaakt van aluminiumlegering, wordt het bovenste wiel besproeid met keramische verharding en het onderste wiel is bekleed met uitstekende lijm, die de kabel niet beschadigt.Het apparaat is uitgerust met een eenrichtingslagers om te voorkomen dat de kabel pompt.

3.2 Wikkelkop:

De horizontale wikkeling wordt door de pneumatische duwer gecontroleerd om automatisch te openen en te sluiten.

Wanneer de ingestelde lengte is voltooid, wordt de wikkeling automatisch gestopt.Het is gemakkelijk te ontvormen zonder het draadje vast te klemmen en de spoel niet aan te kleven.

3.3 Kabelsysteem:

Het systeem wordt volledig bestuurd door een computer, aangedreven door een servomotor en een kogelgeleidingsschroef.

De precisie decoder ontvangt het hoofdmotor loopsignaal om de servomotor te synchroniseren met de hoofdmotor en de kabel beweging is meer gecoördineerd, en de spoel is mooier.

3.4 Snipper:

De kabel wordt automatisch gesneden door de deur-snijdmachine, die de kabel automatisch afsnijdt wanneer de ingestelde lengte is voltooid.

3.5 Verplaatsingsmechanisme van de arm:

Nadat de kabel is opgerold, zal het draadhoudingsmechanisme zich vastklampen aan de spoel en deze automatisch overbrengen naar het coatingapparaat voor het inpakken en inpakken, zodat de rol,Het etikettering- en coatingproces kan volledig geautomatiseerd wordenWanneer er een afvalleiding is, kan deze handmatig worden ingegrepen.

3.6 Besturingspaneel:

Het HMI-besturingssysteem is handiger voor directe aanraking op het scherm.

Het centrale computerbesturingssysteem regelt de snelheid van de spoel, de lengte van de spoel, het waarschuwingssysteem, de snelheidsregeling van de lijn, het indicatorlicht, de noodstop en de reset.

Wanneer de machine draait, kunnen gebruikers nog steeds de lengte, draaddiameter, snelheid en andere gegevens wijzigen, en de snelheid, lengte en de hele machinewerking kunnen op het scherm worden gecontroleerd.

3.7 aandrijvingsmotor:

Wikkelsysteem: 7,5 pk * 4P wisselstroommotor + vectorbesturingsomvormer.

Kabelsysteem: servomotor van 400 W + servomotor.

Bevestigingslijn: servomotor van 400 W + servomotor

4Specificatie van de filmverpakkingsmachine:

4.1 Gepakte spoelgewicht: tot 35 kg.
4.2 PVC­PE­PP­folie: dikte 0,05­0,07 mm*breedte 40­45 mm.
4.3 Laadmethode voor filmrol: pneumatische klem.
4.4 De PVC/PE-folie wordt gebruikt om de verpakking met een hoge snelheid te winden.
4.5 Het wordt aangedreven door een wisselstroommotor en heeft een gladde en gladde wikkeling.
4.6 Stel de grootte van de sluiterarm aan en gebruik handmatige aanpassing om deze snel en handig te maken.

5. De mechanische structuur van de filmverpakking:

5C-ring:

De C-ring wordt aangedreven door de timinggordel, de C-ring loopt zonder te glijden, en het pakket is stabiel en stil.

Gemaakt van speciaal staal, zijn de binnenste en buitenste rollen van de C-ring bedekt met het superieure rubber, dat niet gemakkelijk te slijten is, de werking rond houdt en een lange levensduur heeft,en is uitgerust met overbelastingbeschermingDe motor is niet makkelijk te verbranden.

5.2 Snijmachine:

Het gebruik van een pneumatisch snijdoorsysteem, waarbij de lengte van het verpakkingsmateriaal automatisch wordt afgesneden nadat de wikkeling is voltooid.

De snijmachine kan gespikkeld of schaar zijn (geselecteerd/vervangen volgens verschillende verpakkingsmaterialen), geschikt voor PVC, PP,PE-folie en andere verpakkingsmaterialen met een perfecte snijprestatie.

5.3 Klem:

Nadat het pakket naar het vaste punt is gestuurd, wordt het automatisch getrokken en automatisch getrokken.

Wanneer het aantal startdraaien (1,5 tot 2,5 draaien) moet worden gewikkeld, worden de klemmen automatisch losgelaten.

5.4 Voedingstoestel:

Pneumatische gordelvoeder, sluitervrije schroeven, snelle overstap en makkelijker te installeren.

5.5 Automatisch etiketteringsmechanisme:

Het nemen van een stapel van label ontlading type, één pakket per pakket, automatisch het ophalen van een etiket te voeden, handig en veilig, en bespaart tijd, de productie te verhogen.

5.6 aandrijvingsmotor:

C-ring: 1 HP * 4P wisselstroommotor.

Houd de arm vast: 1 pk * 4P A C motor + 1/20 reducer.

Nadat de envelop is voltooid, wordt de spoel automatisch in de glijbaan in de verzameldoos geduwd.

6Vragen:
Beste klanten, er zijn verschillende modellen voor de stranding machine.
1De diameter van de lege draad
2.met een breedte van niet meer dan 50 mm
3. Hoeveelheid draden die moeten worden gedraaid
4Het gebied na het draaien.

De beste groeten.

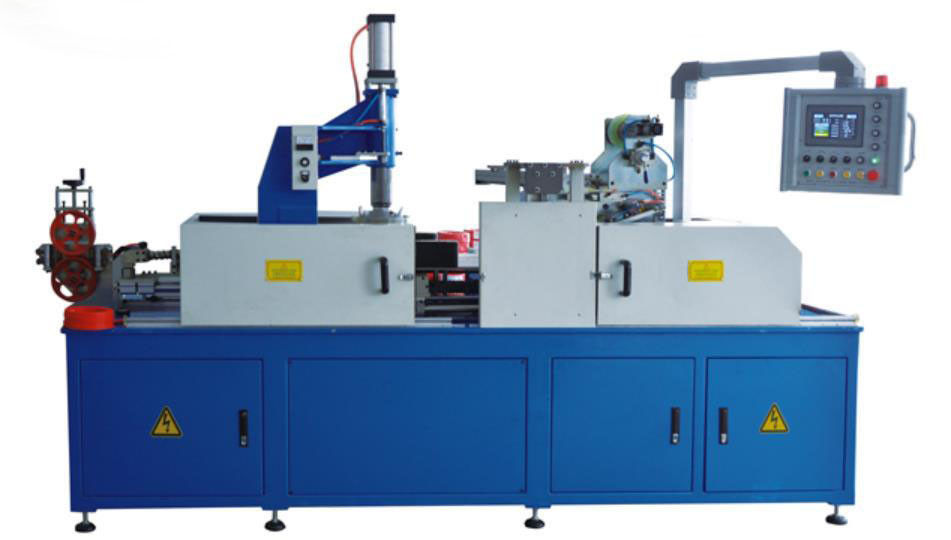

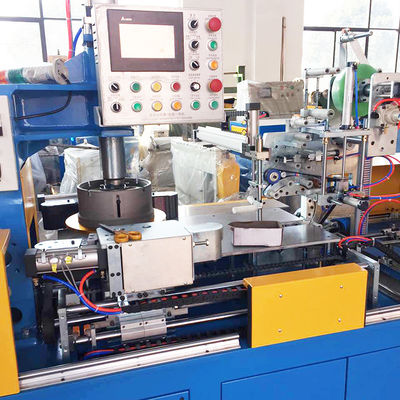

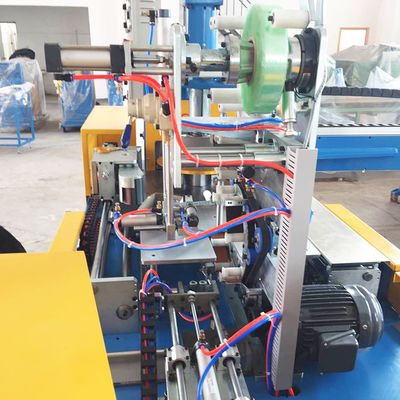

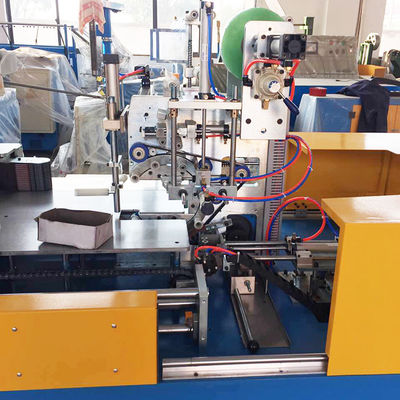

7Referentiefoto's
