Machines voor het trekken van fijn koperdraad met continue gloeiing voor de vervaardiging van elektronica

1. Technische parameter:

2Toepassing:

De fijne koperdraadtekenmachine speelt een cruciale rol bij de productie van dunne koperdraden die worden gebruikt in verschillende toepassingen zoals elektrische bedrading, telecommunicatie, elektronica en meer.De nauwkeurigheid en efficiëntie van deze machines zijn van vitaal belang voor de productie van draden van hoge kwaliteit die voldoen aan de normen van de industrie.

3Beschrijving:

Een fijne koperdraadtekenmachine is een gespecialiseerd apparaat dat wordt gebruikt bij het productieproces van dunne koperdraden met precieze diameters.Hier is een beschrijving van de belangrijkste componenten en functionaliteit:

Draadvoedermechanisme: Het proces begint met een voedermechanisme dat het startmateriaal, meestal een koperen staaf of draad, in de trekmachine levert.Dit mechanisme zorgt voor een continue en gecontroleerde toevoer van materiaal voor het tekenproces.

Tekenmatrijzen: Het hart van de machine is een reeks tekenmatrijzen in volgorde.Deze matrijzen zijn gemaakt van harde materialen zoals wolfraamcarbide of diamant en worden nauwkeurig bewerkt om de diameter van de koperdraad geleidelijk te verkleinen terwijl deze door hen gaatElke opeenvolgende die vermindert de draaddiameter totdat de gewenste fijne maat wordt bereikt.

Tekenkapstans: Met een kapstans of een tekentrommel trek je de koperdraad door de tekenmatrijzen.Deze capstan's zijn meestal gemotoriseerd en kunnen nauwkeurige spanning op de draad uitoefenen om de verlenging en diametervermindering tijdens het tekenen te controleren.

Koel- en smeersysteem: bij het trekken ontstaat warmte door wrijving tussen de draad en de trekmat.een koel- en smeersysteem is essentieel om de mechanische eigenschappen van de draad te behouden en oververhitting te voorkomen. smeermiddelen of koelmiddelen worden op de draad aangebracht terwijl deze door de trekmatrijzen gaat om wrijving te verminderen en warmte te verdrijven.

Spanningsregelsysteem: een spanningsregelsysteem zorgt ervoor dat de draad door de tekenmatrijzen wordt getrokken op het juiste spanningsniveau.en gemotoriseerde aanpassingen om gedurende het hele tekenproces een constante spanning te behouden.

Spoelmechanisme: Wanneer de draad de gewenste diameter heeft bereikt, wordt deze op een spoel of spoel gewikkeld voor opslag en verdere verwerking.Het spoelmechanisme kan gemotoriseerd en gesynchroniseerd worden met het trekproces om een gelijkmatige wikkeling en een juiste spanning op de gewonden draad te garanderen.

Besturingspaneel: de machine is doorgaans uitgerust met een bedieningspaneel waarmee de gebruiker verschillende parameters kan controleren en aanpassen, zoals draadspanning, trek snelheid, smeermiddelstroom,en temperatuurGeavanceerde machines kunnen voorzien zijn van geautomatiseerde besturingssystemen voor nauwkeurige en geautomatiseerde bediening.

Veiligheidsvoorzieningen: Veiligheidsvoorzieningen zoals noodstopknoppen, vergrendelingen en beveiligingen zijn essentieel om gebruikers te beschermen tegen gevaren die verband houden met de werking van de machine, met inbegrip van bewegende onderdelen,hoge spanning en warmteopwekking.

4Vragen:

Beste klanten, er zijn verschillende modellen voor de koperen staaf breekmachine.

1Inlaat- en uitlaatdraaddiameter

2Of je een online glüher nodig hebt.

3Metode: spoelspiraal of spoelrol?

4. afmeting van de spoelrol/draadmand

De beste groeten.

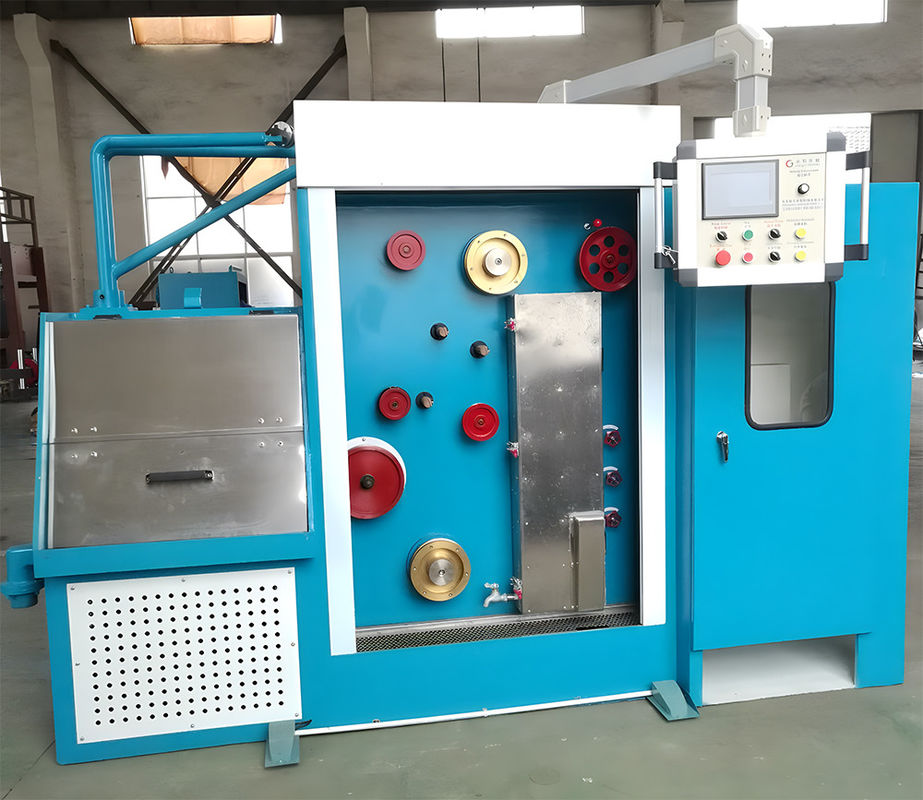

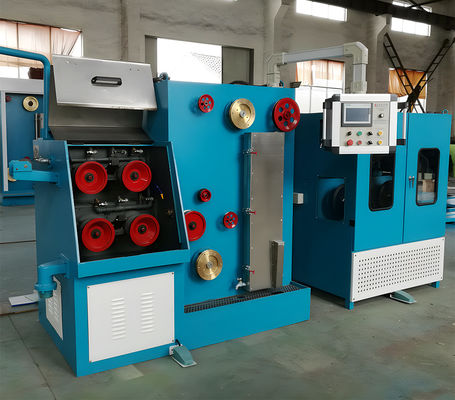

5Referentiefoto's
